Lisované podlahové rošty P

Již od počátku šedesátých let dodává svým zákazníkům firma Lichtgitter, za použití neustále se zdokonalující technologie, tisíce metrů čtverečních lisovaných podlahových roštů. Vedle obvyklého použití v průmyslu a stavebnictví se tyto podlahové rošty objevují také jako prvky fasád budov, zakrytí konvektorů a klimatizačních zařízení, podhledy interiérů aj. Lisované podlahové rošty jsou vyráběny a dodávány v provedení ocel, nerezová ocel, hliník.

Princip konstrukce lisovaných podlahových roštů


Nosnou strukturu roštu tvoří ocelové pásy, jejichž vzájemnou polohu a stabilitu zajišťují rozpěrné pruty. Kromě zajištění polohy a stability nosných pásů slouží rozpěrné pruty k částečnému přerozdělení zatížení na nosné pásy vně zatížené plochy. Tento fakt je zohledněn i při statickém výpočtu pro dimenzování roštu.

lisované podlahové rošty

Technologie výroby lisovaných roštů


Do nosných pásů, s připravenými kónickými popř. jinak tvarovanými drážkami, jsou za vysokého tlaku (až 20000 kN) zalisovány rozpěrné pruty. Vysoká tlaková síla a speciální tvarová úprava drážek v nosném pásu zaručují pevnou, proti torznímu namáhání odolnou strukturu roštu, díky které je zatížení příznivě rozděleno a je možné provedení i případných dodatečných malých výřezů na staveništi aniž by byla výrazně snížená nosnost roštu.


Výrobní program - výroba dle DIN 24 537-1


Materiál

Ocel S235 JR (dle EN 10025-2: 2004), S355JR; nerezová ocel X5CrNi18-10/ 1.4301, X6CrNiMoTi17-12-2/ 1.4571; hliník AlMg3G22, AlMg1F15.


Výrobní rozměry

Lisované podlahové rošty jsou vyráběny ze široké škály rozměrových variant nosných i rozpěrných prutů tak, aby bylo možné dodat optimální typ roštu. Rošty jsou vyráběny na míru, ve směru rozpěrných prutů (šířka roštu) je standardní rozměr 1400 mm, maximální rozměr při strojním lemování (výhodnější) 1600mm, při ručním lemování až 1750 mm. Maximální délka roštu (plata) je 3000 mm.

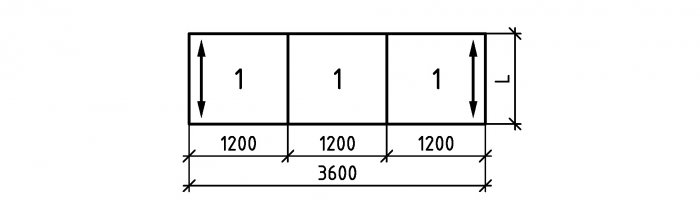

Příklad kladení roštů:



Běžně vyráběný sortiment

Osové rozteče nosných pásů a rozpěrných prutů - rozměr oka

Rozteč nosných pásů Rozteč rozpěrných pásů
22.22 mm
33,33 mm
44,44 mm
66,66 mm
11,11 mm
16,65 mm
20,00 mm
22,22 mm
25,00 mm
33,33 mm
40,00 mm
44,44 mm
50,00 mm
55,55 mm
66,66 mm

Tučně jsou označeny hodnoty dle normy DIN 24531-1.
Další rozteče ok dle poptávky.

Rozměry nosného pásu

Výška nosného pásu Tloušťka nosného pásu
[mm] 2 mm 3 mm
20 o o
25 o o
30 o o
40 o o
50 o o

Ostatní výšky a tloušťky nosných pásů (do rozměru cca. 200x10 mm) dle poptávky.

Další výrobní program

Plné rošty (stejná výška nosného i rozpěrného pásku), rošty pro těžká zatížení, zakrytí odvodňovacích kanálků, konvektorů, fasádní rošty, slunolamy, aj.

Lemy

Lisované rošty s nosnými pásy 20 x 2 mm až 40 x 3 mm jsou lemovány běžnou pásovinou nebo speciální profilovanou pásovinou Lichtgitter. Pokud rozměr nosného pásu překročí 40 x 3 mm, je rošt lemován pouze pásovinou.

Typové označení roštů

Lisovaný rošt- P P
Nosný pás 30x3 mm   330
Rozteč nosných pásů 33,33 mm       33
Rozteč rozpěrných prutů 11,11 mm           11
Lemovací pás 30x3 mm               3
Označení :   P 330 - 33 / 11 - 3

Protiskluzové provedení lisovaných podlahových roštů


- více informací zde.
