Presovano spojena rešetkasta gazišta – P

Od početka 1960-ih godina Lichtgitter, koristeći kontinuirano unaprijeđivanu tehnologiju, isporučuje svojim kupcima tisuće kvadratnih metara presovano spojenih rešetkastih gazišta. Osim uobičajene primjene u industriji i građevinarstvu, ova rešetkasta gazišta se koriste i kao elementi pročelja zgrada, za prekrivanje konvektora i klimatizacijskih uređaja, za stropove u interijerima itd. Presovana rešetkasta gazišta se izrađuju i isporučuju u izvedbi od čelika, nehrđajućeg čelika i aluminija.

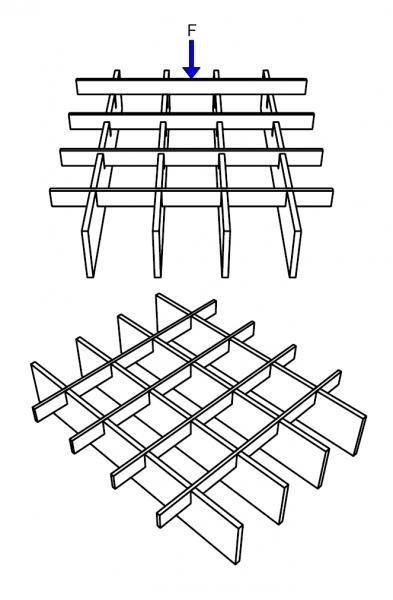

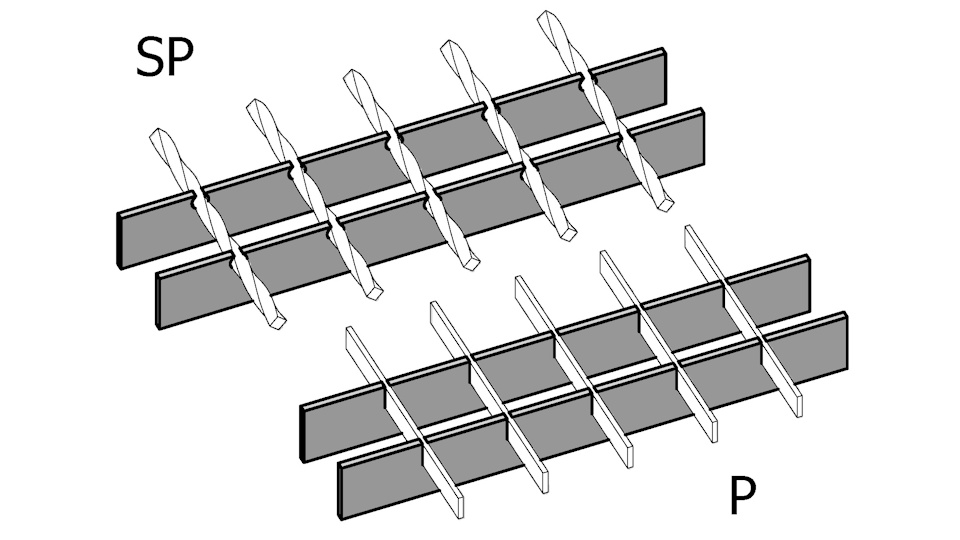

Razdjelne trake se pod visokim pritiskom (do 20.000 kN) utiskuju u nosive trake s prethodno pripremljenim konusnim ili drugačije oblikovanim utorima. Visoka sila pritiska i posebno oblikovani utori u nosivoj traci osiguravaju čvrstu konstrukciju rešetkastih gaziša otpornu na torzijska naprezanja, zahvaljujući čemu se opterećenje povoljno raspoređuje. Po potrebi se na gradilištu mogu izvoditi i dodatni manji izrezi, bez značajnog smanjenja nosivosti rešetkastih gaziša.

Nosive trake, s pripremljenim konusnim odnosno drugačije oblikovanim utorima, pod visokim pritiskom (do 20.000 kN) prešaju se s razupornim šipkama. Visoka sila pritiska i poseban oblik utora u nosivoj traci jamče čvrstu strukturu rešetke otpornu na torzijska opterećenja, zahvaljujući kojoj se opterećenje povoljno raspoređuje te je moguće izvesti i naknadne manje izreze na gradilištu bez značajnog smanjenja nosivosti rešetke.

Čelik S235 JR (prema EN 10025-2: 2004), S355J2+N; nehrđajući čelik X5CrNi18-10 / 1.4301, X6CrNiMoTi17-12-2 / 1.4571; aluminij AlMg3G22, AlMg1F15

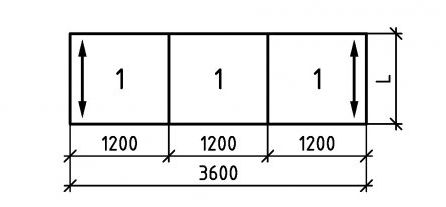

Presovano spojena rešetkasta gazišta se proizvode u širokom rasponu varijanti dimenzija nosivih i razdjelnih traka, na način da se može isporučiti optimalni tip rešetkastih gazišta. Rešetkasta gazišta se proizvode po mjeri; standardna dimenzija u smjeru razdjelnih traka (širina rešetkastih gazišta) iznosi 1400 mm, maksimalna dimenzija u slučaju strojne obrade rubova (povoljnija varijanta) iznosi 1600 mm, dok se kod ručne obrade rubova može postići do 1750 mm. Maksimalna duljina rešetkastih gazišta (ploče) iznosi 3000 mm.

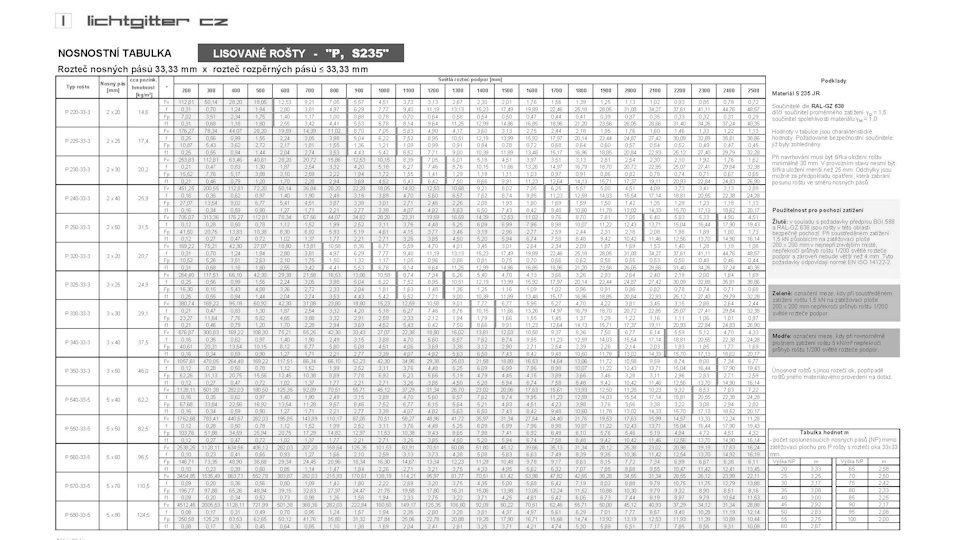

Tučně jsou označeny hodnoty dle normy DIN 24531-1.
Další rozteče ok dle poptávky.

Ostale visine, debljine (do cca 200×10 mm) i razmaci mreže na zahtjev.

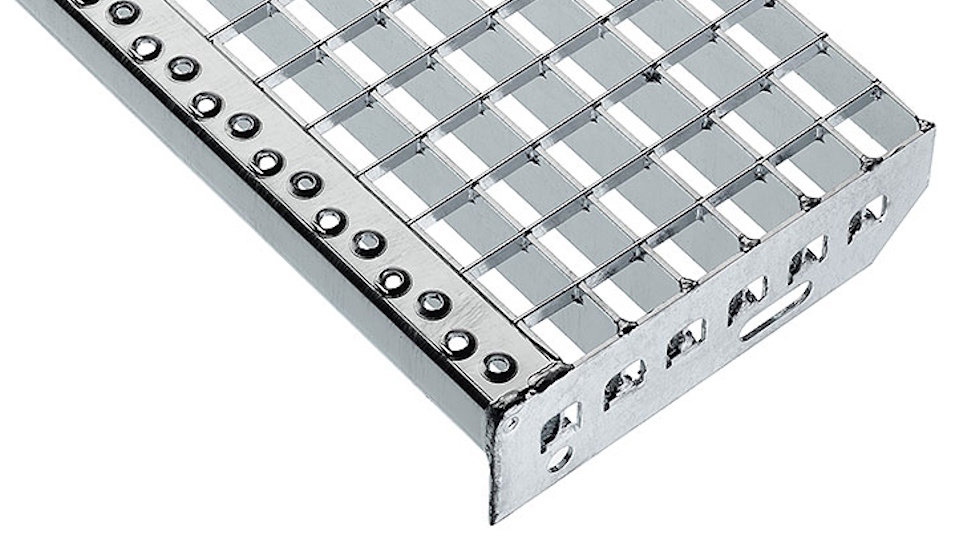

Puna rešetkasta gazišta (ista visina nosivih i razdjelnih traka), rešetkasta gazišta za teška optereċenja, pokrovi odvodnih kanala, konvektori, fasadna rešetkasta gazišta, zaštita od sunca itd.

Presovano spojena rešetkasta gazišta s nosivim trakama dimenzija od 20 x 2 mm do 40 x 3 mm su uokvirena standardnim ravnim čeličnim trakama ili posebnim profiliranim trakama Lichtgitter. Ako dimenzije nosive trake prelaze 40 x 3 mm, rešetkasta gazišta se uokviruju isključivo ravnom čeličnom trakom.

– više informacija ovdje.
