Stubišni stupnjevi P

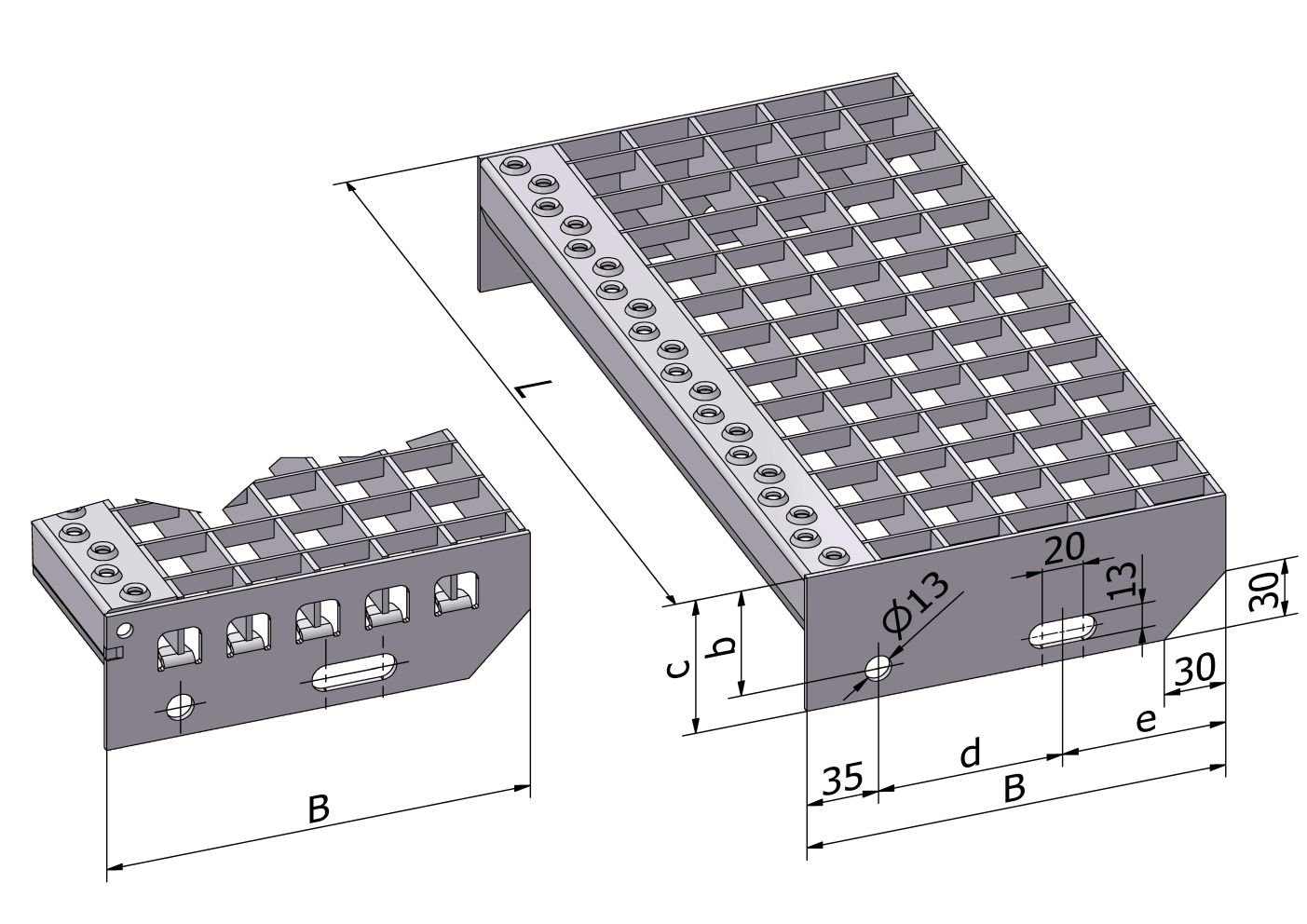

Stubišni stupnjevi P proizvode se prema normi DIN 24531-1. Za tipizirane stubišne stupnjeve koriste se nosive trake dimenzija 30 x 2 mm, 30 x 3 mm i 40 x 3 mm. Na prednjoj strani stupnjeva zavaren je perforirani protuklizni gazni rub, koji ne samo da smanjuje rizik od klizanja, nego dodatno povećava statičku nosivost stupnja i optički naglašava njegov prednji rub. Stupnjevi su opremljeni bočnim pločama debljine 3 mm s otvorima za vijke. Standardne dimenzije stupnjeva isporučuju se i s alternativnom izvedbom bočne ploče – vidi sliku (više informacija u prilogu dolje). Dimenzije stupnjeva i razmaci otvora u bočnoj ploči navedeni su u sljedećoj tablici.

duljina L	+0	[mm]	širina B	+5	[mm]	nosiva traka [mm]	b [mm]	c [mm]	d [mm]	e [mm]	Dopušteno opterećenje [kN]	masa [kg/kom]
	-3			-5
600			240			30×2	55	70	120	85	1,5	4,2
			270				55	70	150	85		4,6
			305				55	70	180	90		5,1
800			240				55	70	120	85		5,3
			270				55	70	150	85		5,9
			305				55	70	180	90		6,5
600			240			30×3	55	70	120	85		5,2
			270				55	70	150	85		5,8
			305				55	70	180	90		6,5
800			240				55	70	120	85		6,6
			270				55	70	150	85		7,5
			305				55	70	180	90		8,3
1000			240				55	70	120	85		8,2
			270				55	70	150	85		9,1
			305				55	70	180	90		10,2
1200			240			40×3	55	70	120	85		11,7
			270				55	70	150	85		13,2
			305				55	70	180	90		14,7

Druge dimenzije na upit.

Vijci sa šesterokutnom glavom	M 12 x 35	ISO 4017 (DIN 933)
Šesterokutne matice	M 12	ISO 4032 (DIN 934)
Podloške (2 kom)	M12	ISO 7089 (DIN 125A)

Pri montaži je potrebno provjeriti postoji li zbog tolerancija ovih konstrukcija prevelik zazor između bočne ploče stubišnog stupnja i tetive stubišta. Ako postoji, potrebno je taj zazor izjednačiti distančnim podloškama prije pričvršćivanja stubišnih stupnjeva na tetive. Time se sprječava oštećenje zavara stubišnih stupnjeva.
