Stube za stepenice od otporno zavarenih rešetki SP i prešanih rešetki P

Stube za stepenice proizvode se prema normi DIN 24531-1 kako od otporno zavarenih, tako i od prešanih rešetki. Za standardizirane stube koriste se nosive trake dimenzija 30 x 3 mm i 40 x 3 mm. Na prednjoj strani stuba zavaren je perforirani protuklizni gazni rub, koji ne samo da smanjuje rizik od klizanja, nego dodatno povećava statičku nosivost stube i optički naglašava njezin prednji rub. Stube su opremljene bočnim pločama debljine 3 mm s otvorima za vijke. Standardne dimenzije stuba isporučuju se i s alternativnom izvedbom bočne ploče – vidi slike (više informacija u prilogu dolje). Dimenzije stuba i razmaci otvora u bočnoj ploči navedeni su u sljedećoj tablici.

Stuba za stepenice SP

lijevo s alternativnim izvođenjem bočne ploče

Stuba za stepenice P

lijevo s alternativnim izvođenjem bočne ploče

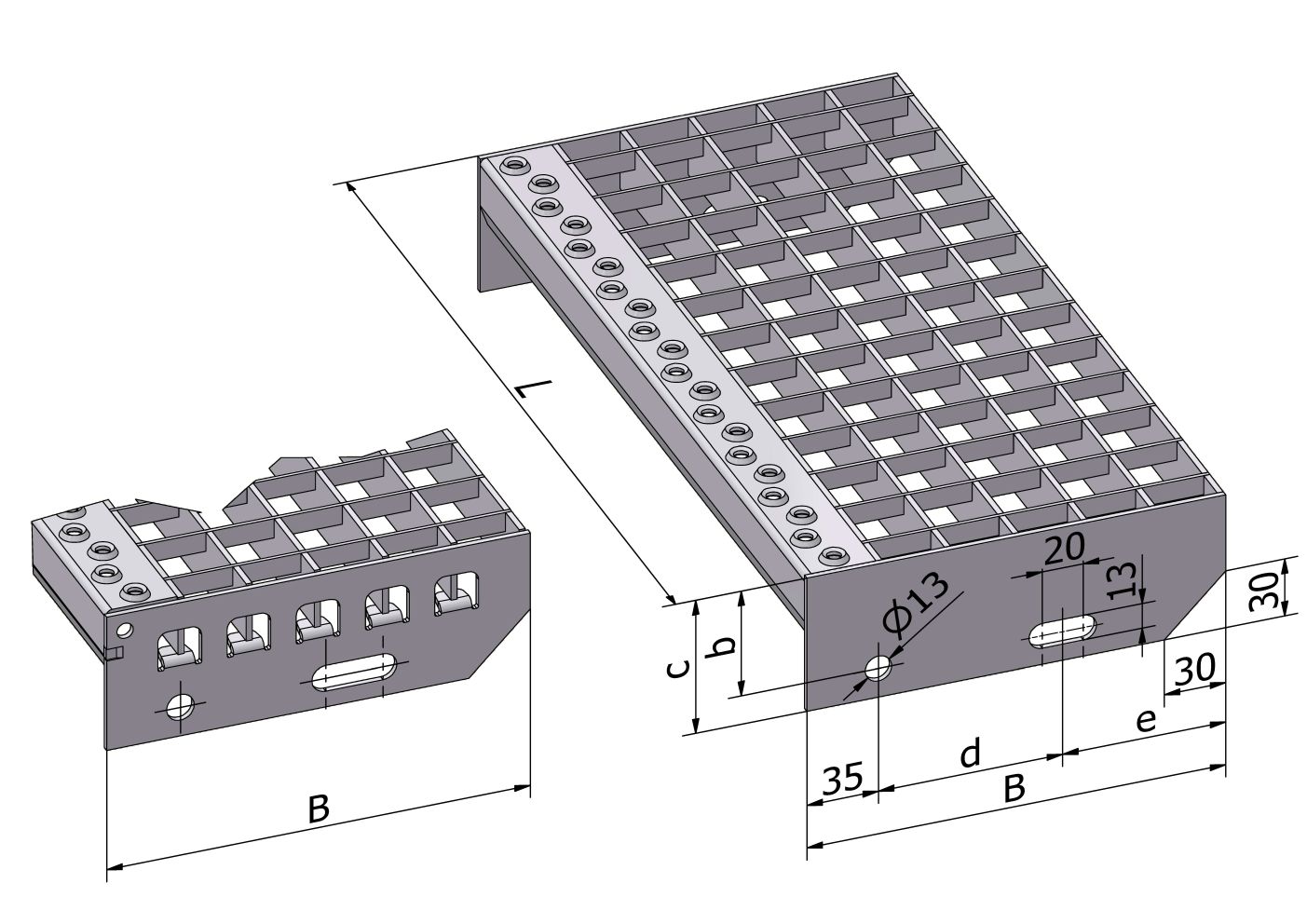

Standardne dimenzije stepeničnih stuba:

duljina L	+0	[mm]	širina B	+5	[mm]	nosiva traka [mm]	b [mm]	c [mm]	d [mm]	e [mm]	Dopušt. opterećenje [kN]	masa [kg/kom]
duljina L	-3	[mm]	širina B	-5	[mm]	nosiva traka [mm]	b [mm]	c [mm]	d [mm]	e [mm]	Dopušt. opterećenje [kN]	masa [kg/kom]
600			240			30×2	55	70	120	85	1,5	4,2
			270				55	70	150	85		4,6
			305				55	70	180	90		5,1
800			240				55	70	120	85		5,3
			270				55	70	150	85		5,9
			305				55	70	180	90		6,5
600			240			30×3	55	70	120	85		5,2
			270				55	70	150	85		5,8
			305				55	70	180	90		6,5
800			240				55	70	120	85		6,6
			270				55	70	150	85		7,5
			305				55	70	180	90		8,3
1000			240				55	70	120	85		8,2
			270				55	70	150	85		9,1
			305				55	70	180	90		10,2
1200			240			40×3	55	70	120	85		11,7
			270				55	70	150	85		13,2
			305				55	70	180	90		14,7

Ostale dimenzije prema upitu.

Za pričvršćivanje stepeničnih stuba isporučujemo:

Vijci sa šesterokutnom glavom	M 12 x 35	ISO 4017 (DIN 933)
Šesterokutne matice	M 12	ISO 4032 (DIN 934)
Podloške (2 kom)	M12	ISO 7089 (DIN 125A)

Montaža stepeničnih stuba

Prilikom montaže potrebno je provjeriti postoji li zbog tolerancija tih konstrukcija prevelik zazor između bočne ploče stepenične stube i bočnice stepenica. Ako da, taj zazor treba ispuniti distancnim podloškama prije pričvršćivanja stepeničnih stuba na bočnice. Time se sprječava oštećenje zavara stepeničnih stuba
