Varene rešetke otpora SP

Lichtgitter je 1966. godine počeo proizvoditi otporno zavarene rešetke. Tehnologija proizvodnje doživjela je dugoročni razvoj, pri čemu je glavni naglasak stavljen na kvalitetu, produktivnost, zadovoljavanje tržišta dovoljno širokim asortimanom tipova i savršenu uslugu. Ta je politika učinila Lichtgitter apsolutnim liderom u proizvodnji podnih rešetki.

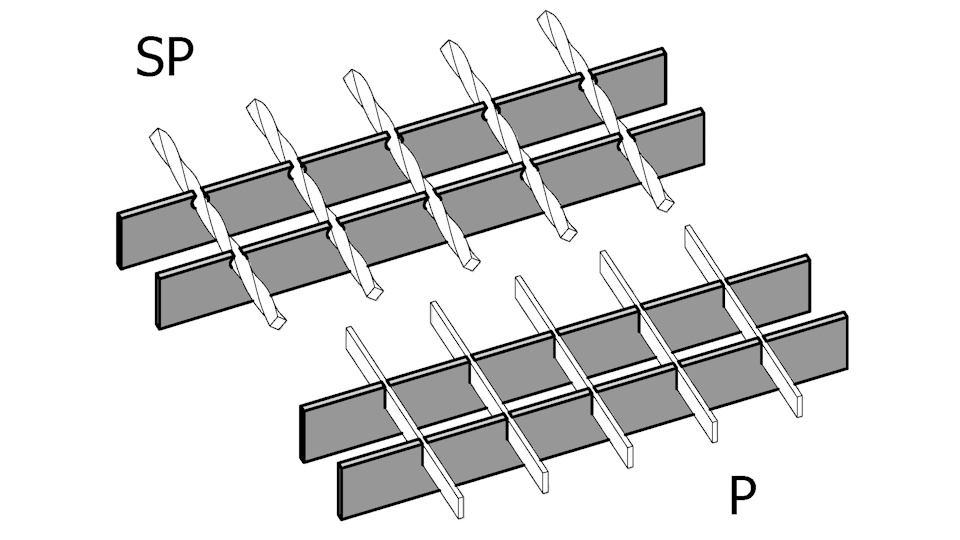

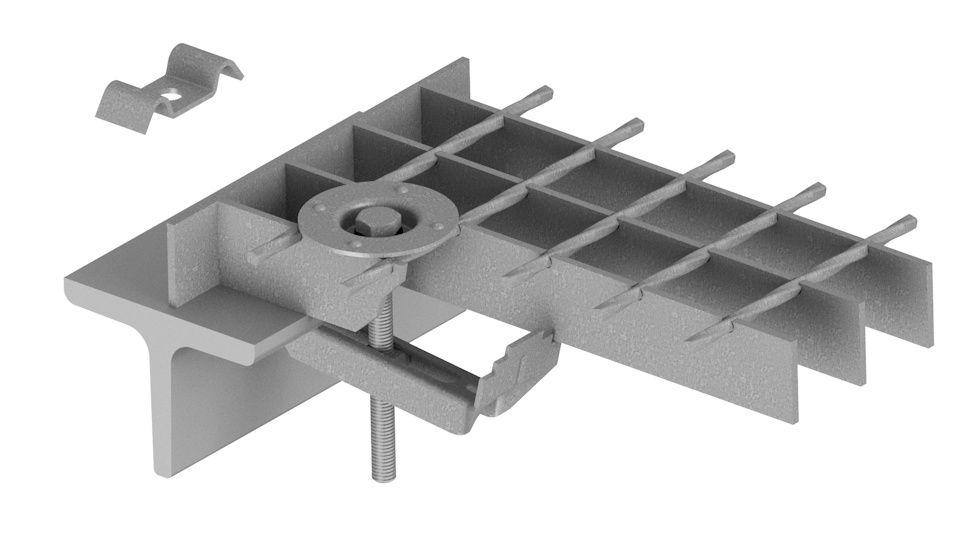

Nosiva konstrukcija rešetke sastoji se od čeličnih letvica, čiji međusobni položaj i stabilnost osiguravaju razmaknice. Razmaknice su izrađene od izvlačene uvijene žice. Osim što osiguravaju položaj i stabilnost potpornih traka, razmaknice služe i za djelomičnu redistribuciju opterećenja na potporne trake izvan nosivog područja. Ova se činjenica također uzima u obzir pri statičkom izračunu dimenzioniranja rešetke.

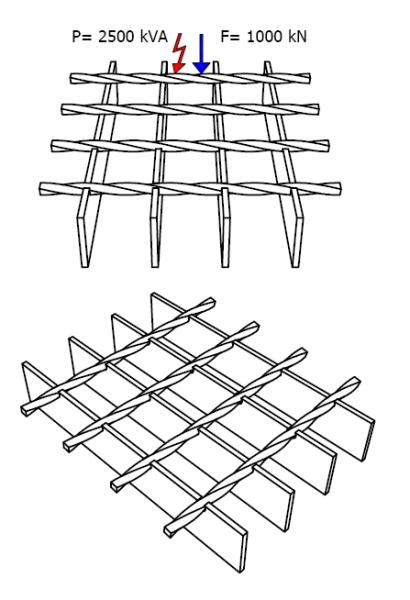

Šipke za proširenje zavaruju se u armaturne nosače primjenom struje do 2500 kVA i istovremenim djelovanjem tlaka do 1000 kN. Zahvaljujući visokokvalitetnom zavarivanju kontaktnih točaka, nastala rešetkasta struktura ima i visoku čvrstoću i sposobnost povoljnog preraspodjeljivanja opterećenja. Rešetke se bočno obrubljuju postupkom pri kojem se dvostruko prešani rub zavari na svaku nosivu traku u dva točka duž cijele njezine duljine. Obrubljavanje se izvodi na automatskoj opremi za zavarivanje, što jamči zavare najviše kvalitete. Kutovi su dodatno osigurani točkovnim zavarenjima. Samo se kod rešetki netipičnih dimenzija i oblika rubovi zavaruju ručno.

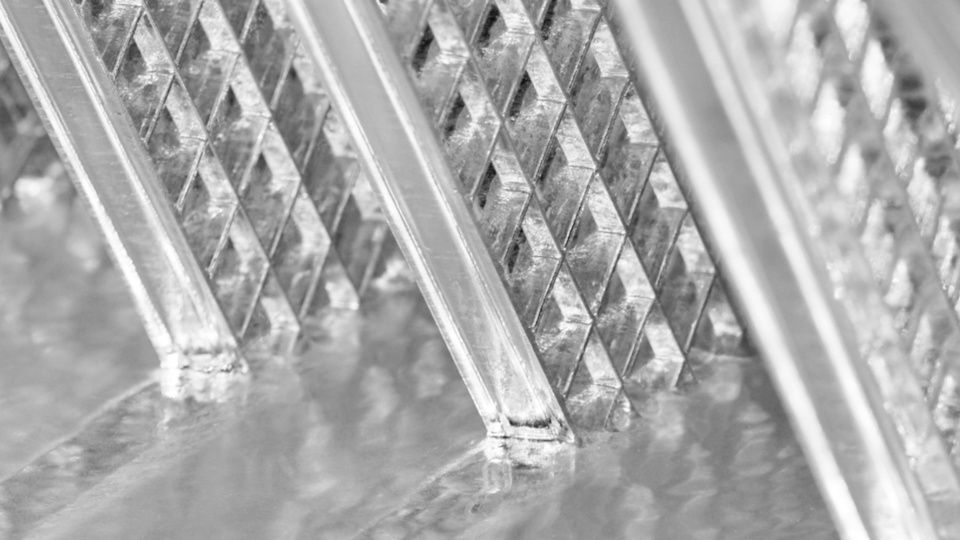

Čelik S235 JR (prema EN 10025-2:2020)

Tehnologija proizvodnje otpornosno zavarenih rešetki određuje maksimalnu širinu rešetke na 1000 mm. To je širina beskonačno dugačkog pojasa koji izlazi iz proizvodne linije, a koji se potom reže na potrebne dimenzije (potporne duljine). Vrijednost od 1000 mm nominalna je dimenzija rešetke. Skupanje materijala nakon zavarivanja (otprilike 2–3 mm) rezultira stvarnom dimenzijom rešetke od 997 do 998 mm.

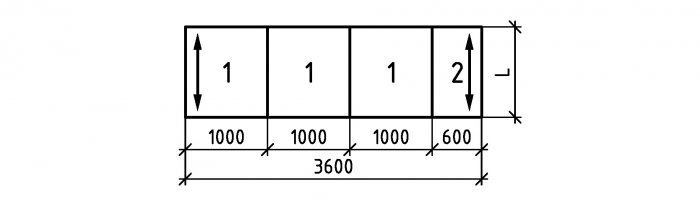

Širina različita od 1000 mm, cijeli višekratnik osnog razmaka nosivih traka, tj. npr.: 34,33 mm + 1x debljina nosive trake (dimenzija „na cijelo oko”) – vidi tablicu. Ne zahtijeva izvedbu dodatnog obrubljivanja u nosivom smjeru!

Nosiva traka deblj.=2 mm	38, 72, 107, 141, 175, 210, 244, 278, 313, 347, 381, 416, 450, 484, 519, 553, 587, 622, 656, 690, 725, 759, 793, 828, 862, 896, 931, 965, 1000 (standardna širina)
Nosiva traka deblj.=3 mm	39, 73, 108, 142, 176, 211, 245, 279, 314, 348, 382, 417, 451, 485, 520, 554, 588, 623, 657, 691, 726, 760, 794, 829, 863, 897, 932, 966, 1000 (standardna širina)
Nosiva traka deblj.=5 mm	41, 75, 109, 143, 178, 213, 247, 281, 316, 350, 384, 419, 453, 487, 522, 556, 590, 625, 659, 693, 728, 762, 796, 831, 865, 899, 934, 968, 1001 (standardna širina)

Navedene dimenzije su nazivne, podložne proizvodnim tolerancijama prema RAL GZ 638. Razlika između nazivne i stvarne dimenzije je montažni zazor; ako radimo s nazivnom dimenzijom, nije potrebno dodavati dodatni zazor.

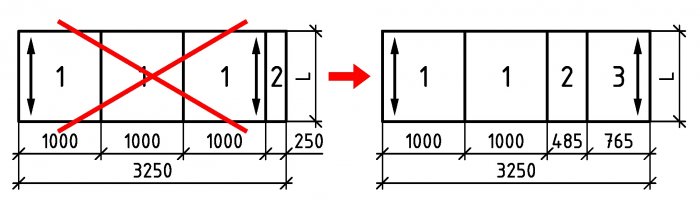

Širina koja ne odgovara proizvodnoj dimenziji zahtijeva dodatno obrubljivanje u uzdužnom smjeru!

6100×1000 mm

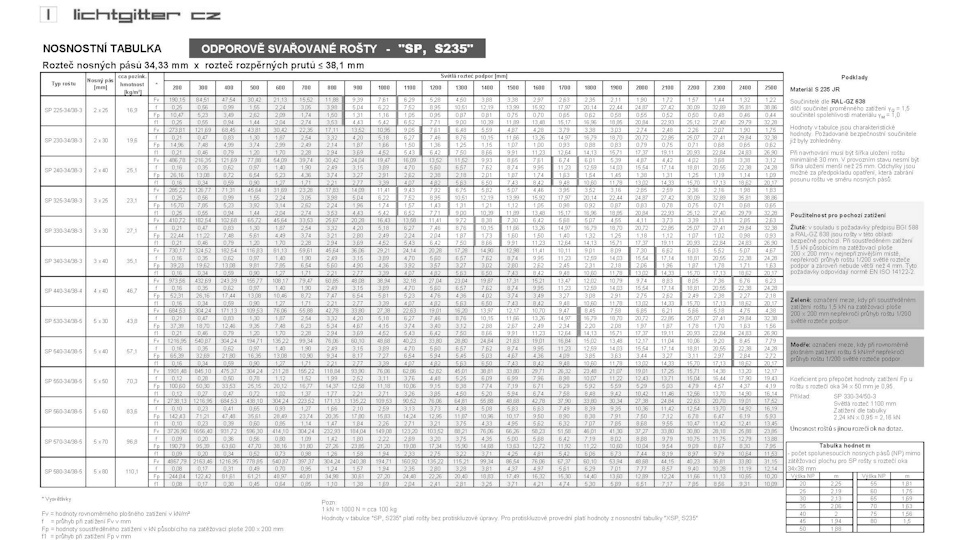

Kod standardne izvedbe otpornim zavarene rešetke (prema DIN 24537-1) osni razmak nosivih traka iznosi 34,33 mm, a razupornih šipki 38,1 odnosno 50,8 mm. Ovi tipovi zadovoljavaju zahtjev norme ČSN EN ISO 14122 o nepropadanju kuglice D=35 mm. Svijetli otvor oka nakon oduzimanja debljina oba elementa iznosi cca 31 x 32 odnosno 31 x 45 mm. Na zahtjev kupca moguće je isporučiti rešetke sa sljedećim dimenzijama oka:

Tip oka	Razmak nosivih traka	Razmak razupornih šipki
Standardno oko	34,33	38,10
Oka koja zadovoljavaju normu prolaza kuglice promjera 15* i 20** mm	15,56* 21,64** 34,33	76,20 76,20 24,00**
Ostale proizvođene dimenzije oka	30,16 34,33 34,33 34,33 41,46	101,60 50,80 76,20 101,60 101,60

Druge dimenzije oka na upit.

visina	debljina nosive trake
	2 mm	3 mm	4 mm	5 mm
20	na upit	standardna proizvodnja	–	–
25	standardna proizvodnja	standardna proizvodnja	–	standardna proizvodnja
30	standardna proizvodnja	standardna proizvodnja	–	standardna proizvodnja
40	standardna proizvodnja	standardna proizvodnja	standardna proizvodnja	standardna proizvodnja

Druge visine i debljine nosivih traka proizvedenih u grupi Lichtgitter na upit (do 80×5 mm).

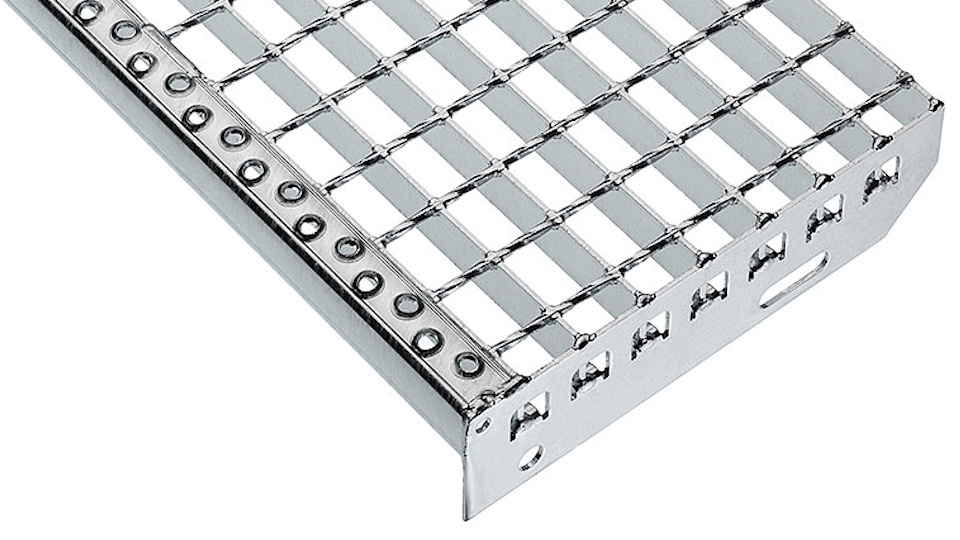

Otpornim zavarena rešetka – SP	SP
Nosiva traka 30×3 mm		330
Razmak nosivih traka 34,33 mm				34
Razmak razupornih šipki 38,1 mm						38
Rubna traka 30×3 mm								3
Oznaka :	SP	330	–	34	/	38	–	3
