Stubišni stupnjevi SP

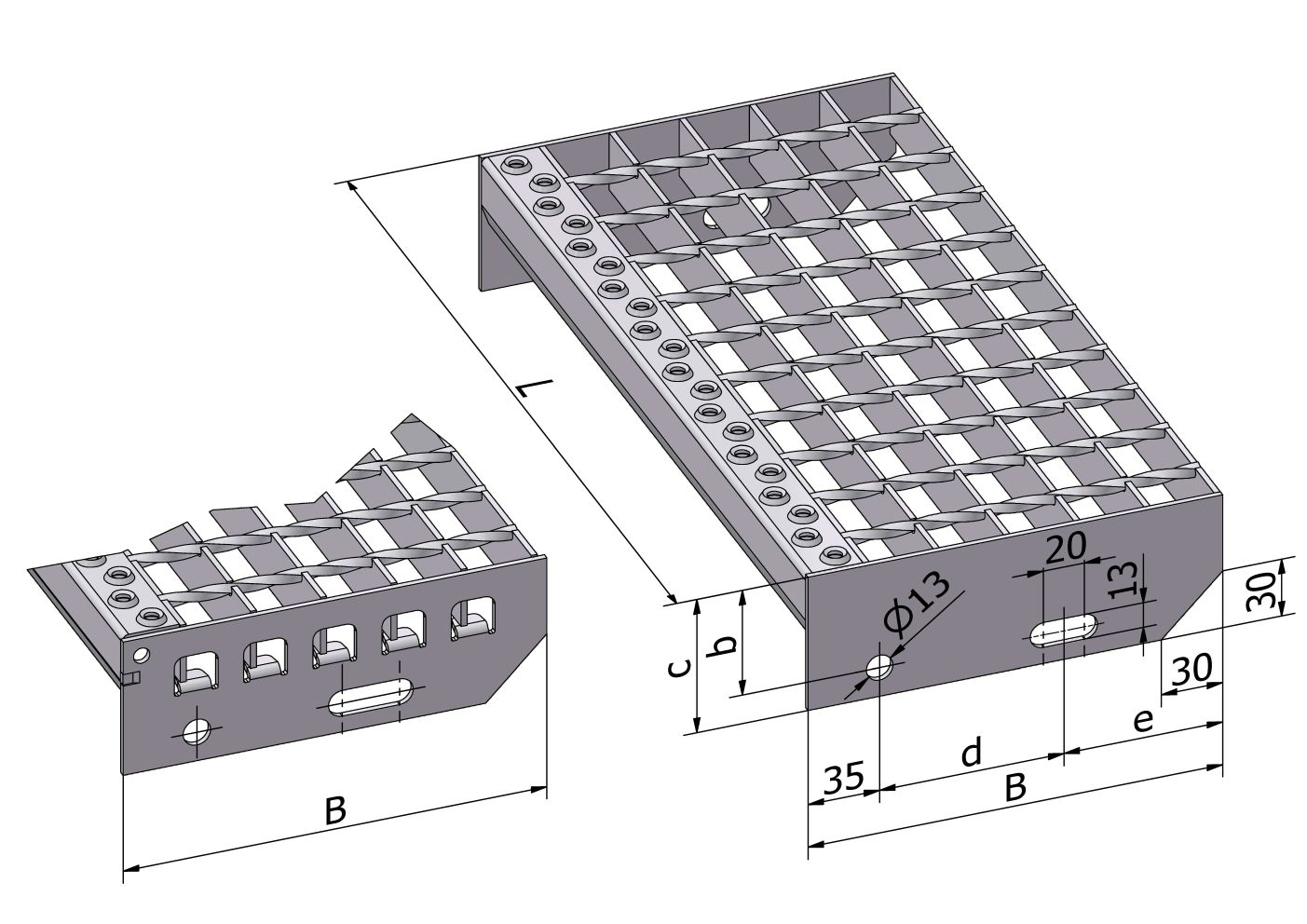

Stubišni stupnjevi SP proizvode se prema normi DIN 24531-1. Za standardizirane stubišne stupnjeve koriste se nosive trake dimenzija 30 x 2 mm, 30 x 3 mm i 40 x 3 mm. Na prednjoj strani stupnjeva zavaren je perforirani protuklizni gazišni rub, koji ne samo da smanjuje rizik od proklizavanja, nego dodatno povećava statičku nosivost stupnja i vizualno naglašava njegov prednji rub. Stupnjevi su opremljeni bočnim pločama debljine 3 mm s otvorima za vijke. Standardne dimenzije stupnjeva isporučuju se i s alternativnom izvedbom bočne ploče – vidi sliku (više informacija u prilogu dolje). Dimenzije stupnjeva i razmaci otvora u bočnoj ploči navedeni su u sljedećoj tablici.

duljina L	+0	[mm]	širina B	+5	[mm]	nosiva traka [mm]	b [mm]	c [mm]	d [mm]	e [mm]	Dopušteno opterećenje [kN]	masa [kg/kom]
	-3			-5
600			240			30×2	55	70	120	85	1,5	4,2
			270				55	70	150	85		4,6
			305				55	70	180	90		5,1
800			240				55	70	120	85		5,3
			270				55	70	150	85		5,9
			305				55	70	180	90		6,5
600			240			30×3	55	70	120	85		5,2
			270				55	70	150	85		5,8
			305				55	70	180	90		6,5
800			240				55	70	120	85		6,6
			270				55	70	150	85		7,5
			305				55	70	180	90		8,3
1000			240				55	70	120	85		8,2
			270				55	70	150	85		9,1
			305				55	70	180	90		10,2
1200			240			40×3	55	70	120	85		11,7
			270				55	70	150	85		13,2
			305				55	70	180	90		14,7

Druge dimenzije prema upitu.

Vijci sa šesterokutnom glavom	M 12 x 35	ISO 4017 (DIN 933)
Šesterokutne matice	M 12	ISO 4032 (DIN 934)
Podloške (2 kom)	M12	ISO 7089 (DIN 125A)

Prilikom montaže potrebno je provjeriti postoji li zbog tolerancija ovih konstrukcija prevelik zazor između bočne ploče stubišnog stupnja i bočnice stepeništa. Ako je tako, taj je zazor potrebno kompenzirati distancnim podloškama prije pričvršćivanja stubišnih stupnjeva vijcima na bočnice stepeništa. Time se sprječava oštećenje zavara stubišnih stupnjeva.
