Odporově svařované rošty SP

Výrobu odporově svařovaných roštů zahájila firma Lichtgitter v roce 1966. Výrobní technologie prošla dlouhodobým vývojem, přičemž hlavní důraz byl kladen především na kvalitu, produktivitu, uspokojení trhu dostatečně širokou typovou škálou a perfektním servisem. Tato politika dovedla firmu Lichtgitter na absolutní špičku v oblasti výroby podlahových roštů.

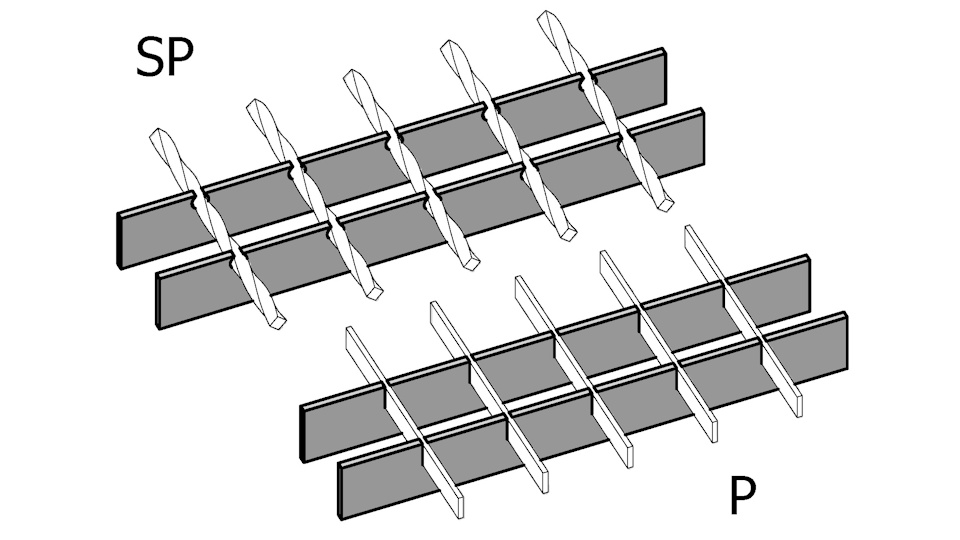

Nosnou strukturu roštu tvoří ocelové pásy, jejichž vzájemnou polohu a stabilitu zajišťují rozpěrné pruty. Rozpěrné pruty jsou vyrobeny z taženého zkrouceného drátu. Kromě zajištění polohy a stability nosných pásů slouží rozpěrné pruty k částečnému přerozdělení zatížení na nosné pásy vně zatěžovací plochy. Tento fakt je zohledněn i při statickém výpočtu pro dimenzování roštu.

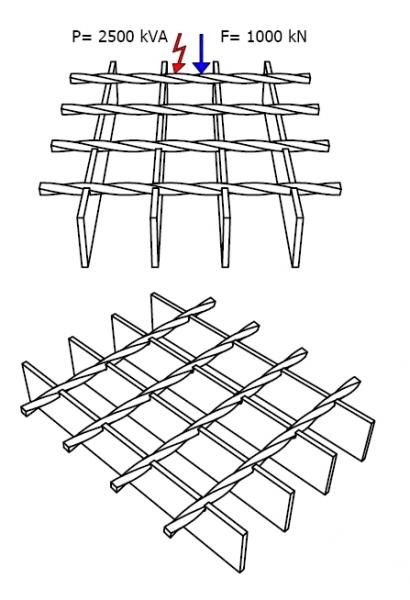

Do neoslabených nosných pásů jsou přivedením proudu až 2500 kVA a současným vyvinutím tlaku až 1000 kN zavařeny rozpěrné pruty. Díky kvalitnímu provaření stykových bodů má vzniklá „síťová“ struktura jak vysokou pevnost tak schopnost příznivě přerozdělit zatížení. Rošty jsou v příčném směru lemovány postupem, při kterém je lem s dvojitým prolisem po celé délce vždy ve dvou bodech svařen s každým nosným pásem. Lemování probíhá na automatickém svařovacím zařízení, které zaručuje nejvyšší kvalitu svarů. Rohy jsou navíc pojištěny bodovým svarem. Pouze u atypických rozměrů a tvarových roštů jsou lemy navařovány ručně.

Ocel S235 JR (dle EN 10025-2: 2020)

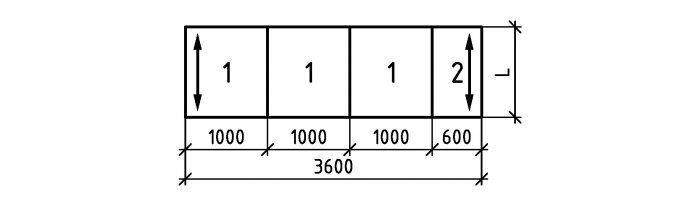

Výrobní technologie odporově svařovaných roštů určuje maximální šíři roštu 1000 mm. Toto je šířka nekonečně dlouhého pásu vystupujícího z výrobní linky, který je dále dělen na požadované rozměry (nosné délky). Hodnota 1000 mm je jmenovitým rozměrem rohože. Smrštěním materiálu po svaření (cca 2-3 mm) vznikne skutečný rozměr roštu 997 až 998 mm.

Šířka jiná než 1000 mm, celý násobek osové rozteče nosných pásů , tj. např.: 34,33 mm + 1x tloušťka nosného pásu (rozměr „na celé oko“)-viz tabulka. Nevyžaduje provedení dodatečného lemování v nosném směru!

Nosný pásek tl.=2mm	38, 72, 107, 141, 175, 210, 244, 278, 313, 347, 381, 416, 450, 484, 519, 553, 587, 622, 656, 690, 725, 759, 793, 828, 862, 896, 931, 965, 1000 (standardní šířka)
Nosný pásek tl.=3mm	39, 73, 108, 142, 176, 211, 245, 279, 314, 348, 382, 417, 451, 485, 520, 554, 588, 623, 657, 691, 726, 760, 794, 829, 863, 897, 932, 966, 1000 (standardní šířka)
Nosný pásek tl.=5mm	41, 75, 109, 143, 178, 213, 247, 281, 316, 350, 384, 419, 453, 487, 522, 556, 590, 625, 659, 693, 728, 762, 796, 831, 865, 899, 934, 968, 1001 (standardní šířka)

Uvedené rozměry jsou jmenovité, podléhající výrobním tolerancím dle RAL GZ 638. Rozdíl mezi jmenovitým a skutečným rozměrem je montážní vůlí, pracujeme-li s rozměrem jmenovitým, není potřeba přidávat dodatečnou vůli.

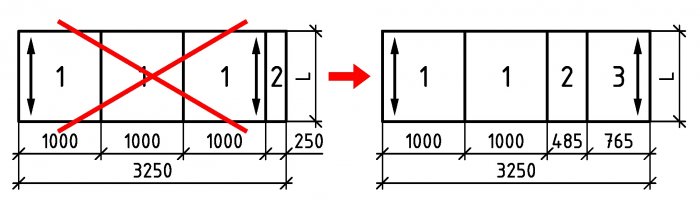

Šířka neodpovídající výrobnímu rozměru, je nutné provést dodatečné lemování v podélném směru!

6100×1000 mm

U standardního provedení odporově svařovaného roštu (dle DIN 24537-1) je osová rozteč nosných pásů 34,33 mm a rozpěrných prutů 38,1 popř. 50,8 mm. Tyto typy odpovídají požadavku normy ČSN EN ISO 14122 na nepropadnutí kuličky D=35mm. Světlost ok je po odečtení tlouštěk obou prvků cca 31 x 32 resp. 31 x 45 mm. Dle přání zákazníka je možno dodat rošty s následujícími rozměry oka:

Typ oka	Rozteč nosných pásů	Rozteč rozpěrných prutů
Standardní oko	34,33	38,10
Oka splňující normu na propad kuličky o průměru 15* a 20** mm	15,56* 21,64** 34,33	76,20 76,20 24,00**
Další vyráběné rozměry ok	30,16 34,33 34,33 34,33 41,46	101,60 50,80 76,20 101,60 101,60

Jiné rozměry ok na poptávku.

výška	tloušťka nosného pásu
	2 mm	3 mm	4 mm	5 mm
20	na poptávku	běžná výroba	–	–
25	běžná výroba	běžná výroba	–	běžná výroba
30	běžná výroba	běžná výroba	–	běžná výroba
40	běžná výroba	běžná výroba	běžná výroba	běžná výroba

Jiné výšky a tloušťky nosných pásů vyráběných ve skupině Lichtgiter na poptávku (až 80×5 mm).

Odporově svařovaný rošt- SP	SP
Nosný pás 30×3 mm		330
Rozteč nosných pásů 34,33 mm				34
Rozteč rozpěrných prutů 38,1 mm						38
Lemovací pás 30×3 mm								3
Označení :	SP	330	–	34	/	38	–	3
