Upevňovací materiál pro plechové profily



Upínka č. 21

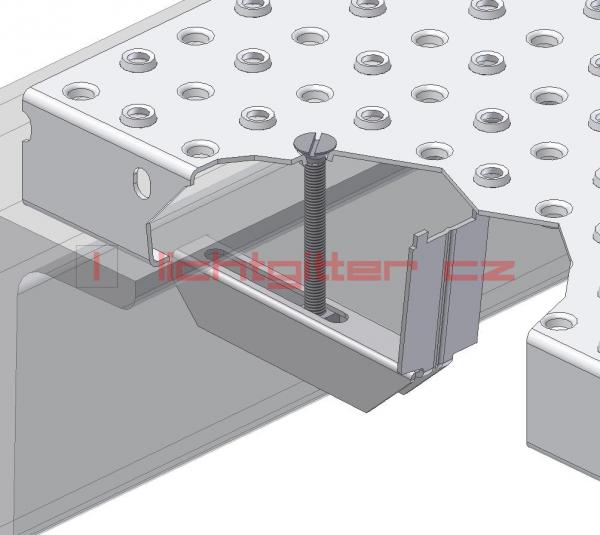

č.21 Standardní upevňovací prvek - je to prvek, který se skládá z horní spony, šroubu se zápustnou hlavou M8x… DIN 963, čtyřhranné matice M8 DIN 557 a u profilu BZ tzv. "olivy". U provedení BN-O se používá šroubů a matic M6.
Upínka č. 21


Upínka č. 22, 23


č. 22 Hákový upevňovací prvek - je určen pro plechové profily na vertikálně ložených nosnících bez příruby a skládá se z dolního háku, šroubu se zapuštěnou hlavou M8x… DIN 963 a u profilu BZ tzv. "olivy".
č. 23 stejný jako upevňovací prvek č. 22 avšak pro nosníky s přírubou.Typ nosníku, pro který má být prvek použít, se uvádí v objednávce.U provedení BN-O se používá šroubů a matic M6.


Upínka č. 22, 23


Upínka č. 24


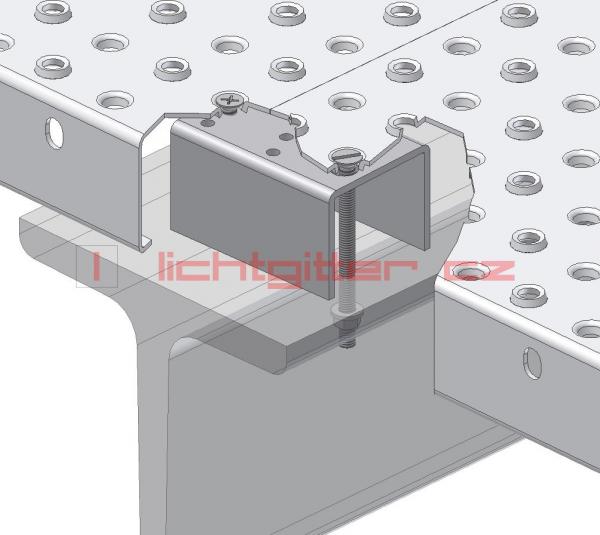

č.24 Upevnění pomocí distančního profilu - zamezuje vzniku zákopové hrany v místě spojení profilů a zároveň zajišťuje bezvadné spojení profilu s nosnou konstrukcí. Skládá se z distančního profilu, závitořezných šroubů se zapuštěnou hlavou DM5x20 DIN 7516, šroubu se zapuštěnou hlavou M6x..DIN 963, podložky 6,6 DIN126, matice M6 DIN980.

Upínka č. 24


Upínka č. 25

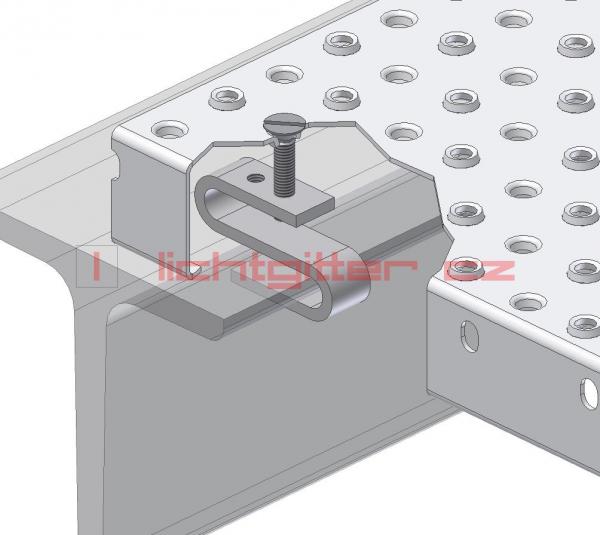

č.25 Upevňovací prvek s "S" sponou je prvek, který se skládá z háku ve tvaru písmene "S", šroubu se zapuštěnou hlavou M8x… DIN 963 a u profilu BZ tzv. "olivy". Je vhodný pouze pro nosníky s tloušťkou příruby do 9mm.

Upínka č. 25


Upínka č. 26

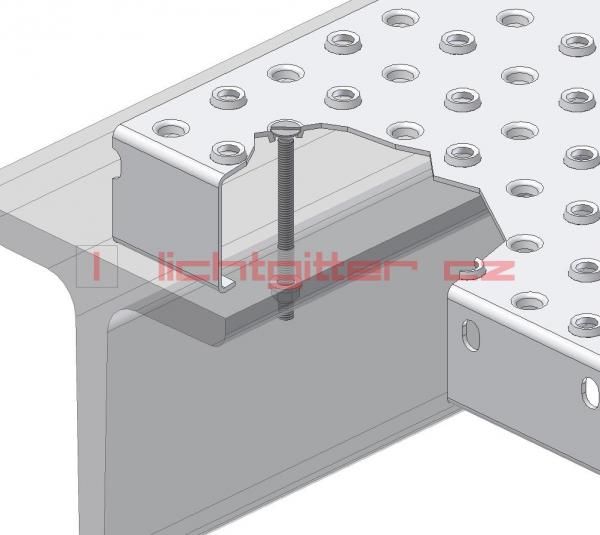

č. 26 Přímé šroubové upevnění - zajišťuje bezpečné spojení s nosnou konstrukcí, skládá se ze šroubu se zapuštěnou hlavou M8x… DIN 963, podložky 9 DIN 126 a matice M8 DIN 980. U provedení BN-O se používá šroubů a matic M6.

Upínka č. 26


Upínka č. 27


č. 27 Spojovací vložka - v případě nesešroubovaných dílů zabraňuje vzniku zákopové hrany při velkých rozpětích a umožňuje rozložit zatížení. Skládá se ze spojovacího prvku a závitořezných šroubů se zapuštěnou hlavou DM5x20 DIN 7516.

Upínka č. 27


Upínka č. 28, 29


č. 28 Šroubové spojení - Sešroubováním plechových profilů dosáhneme příznivějšího rozložení zátěže a zamezíme vzniku zákopové hrany. Skládá se ze šroubu M6x16mm DIN 933, podložky 6,6 DIN 126 a matice M6 DIN 980.
č. 29 stejný jako upevňovací prvek č. 28 avšak skládá se ze šroubu M8x20 DIN 933, podložky 9 DIN 126 a matice M8 DIN 980.

Upínka č. 28, 29


Upínka č. 30

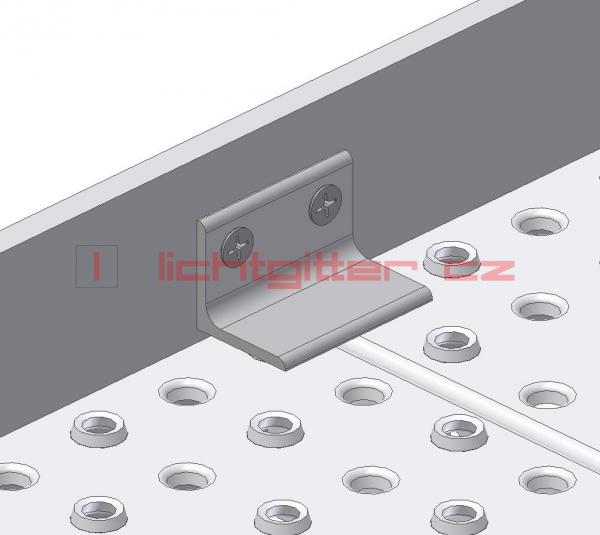

č. 30 Upevnění pomocí úhelníku - zabraňuje nadzvednutí plechového profilu. Skládá se z úhelníku 30/30/3…50mm dlouhého a dvou kusů závitořezných šroubů DM5x20 DIN 7516

Upínka č. 30


Upínka č. 31

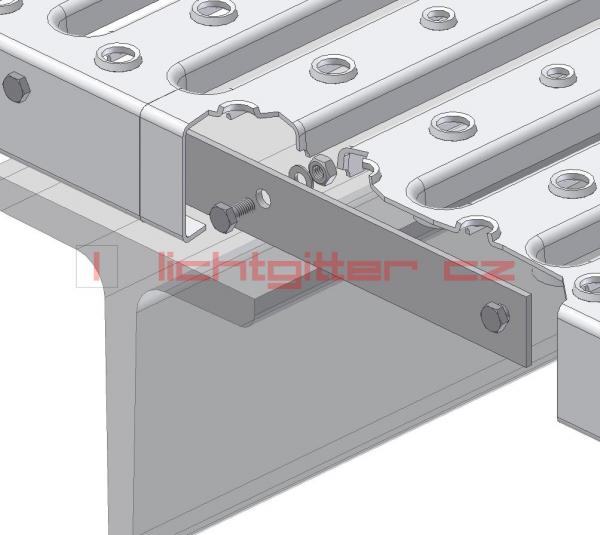

č. 31 - Spojovací příložka je vhodná k propojení jednotlivých dílů mezi sebou a k omezení přenosu zatížení. K tomu je zapotřebí šroubů, podložek, matic a příložka s otvory přizpůsobenými profilu.

Upínka č. 31


Upínka č. 32

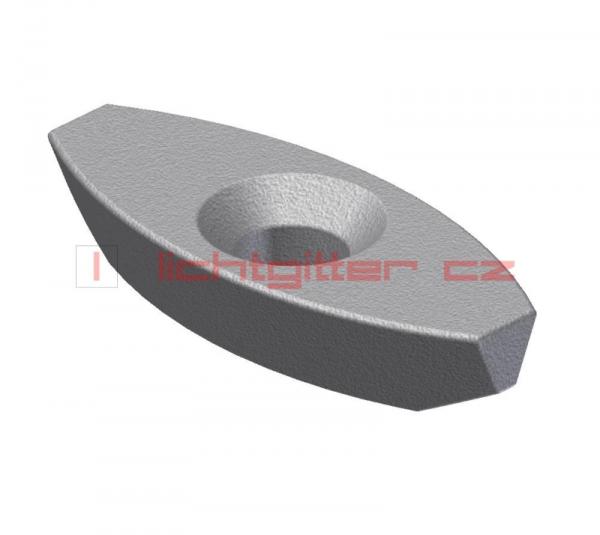

č. 32 “Oliva” - horní část upevňovacího prvku pro BZ profil z šedé litiny bez povrchové úpravy nebo umělohmotná

Upínka č. 32
